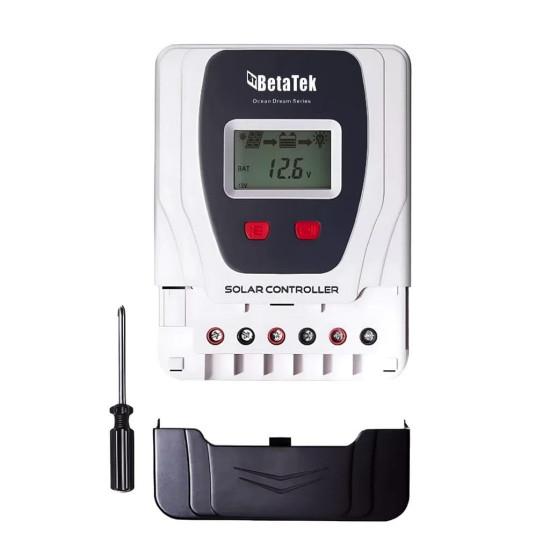

60AH PWM ŞARJ KONTROL CİHAZLARI

Temel Sistem ve Güç Bilgileri

• Şarj Türü: PWM (Darbe Genişliği Modülasyonu)

• Nominal Şarj Akımı: 60A

• Nominal Deşarj Akımı: 60A (Bazı modellerde belirtilmiştir)

• Sistem Gerilimi: 12V / 24V DC (Otomatik tanıma)

• Nominal Güç (Maks. Panel Gücü):

  • 12V sistemde: ≈900W

  • 24V sistemde: ≈1800W

• Yüksüz Kayıp (Öz Tüketim): Düşük seviyede (Genellikle <30mA).

Akü Yönetimi ve Koruma

• Akü Tipi Desteği: FLD (Sulu), SLD (Kapalı), GEL (Jel), LI (Lityum) ve/veya diğer ayarlanabilir tipler.

• Üç Aşamalı Şarj Modu: Tam Hız (Bulk), Güçlendirme (Boost) ve Şamandıra (Floating).

• Boost Şarj Voltajı: ≈14.4V (Akü tipine göre ayarlanabilir).

• Equalizing Şarj Voltajı (Dengeleme): ≈14.8V (Sulu aküler için).

• Floating Şarj Voltajı: ≈13.8V (Akü tipine göre ayarlanabilir).

• Aşırı Voltaj Koruması: ≈16.0V (12V sistemde).

• Aşırı Deşarj Koruması (LVD): ≈10.7V (Ayarlanabilir).

• Düşük Gerilim Kurtarma (LVR): ≈12.6V (Ayarlanabilir).

• Sıcaklık Telafisi: −3.0mV/∘C/2V veya benzer katsayı ile şarjı sıcaklığa göre optimize eder. (Tüm voltaj değerleri 12V sistem için temeldir; 24V için ×2 katlanır.)

PV ve Devre Detayları

• Maks. PV Giriş Voltajı: ≤50V (PWM teknolojisi gereği düşük voltajlı panellerle kullanılır.)

• Şarj/Deşarj Gerilimi Düşüşü: Düşük seviyede (≈<0.2V).

• Koruma Fonksiyonları: Aşırı akım/yük, kısa devre, ters bağlantı korumaları.

• Çalışma Sıcaklığı: −20∘C ile +60∘C arasında.

Ek Özellikler



• Ekran: Dahili LCD ekran, çalışma durumu ve sistem verilerini gösterir.

• Soğutma: Doğal soğutma kanalı ile tasarlanmıştır.

• Çalışma Modları: 24 saat çalışma, Işık kontrol modu (aydınlatma için), Işık kontrol gecikme modu.

• Harici Bağlantılar: Opsiyonel USB çıkışı (5V/1A) veya iletişim portu (Bluetooth/RJ45).

Bu 60A PWM cihazları, yüksek şarj akımı gerektiren sabit voltajlı sistemlerde ekonomik ve güvenilir bir çözüm sunar.
