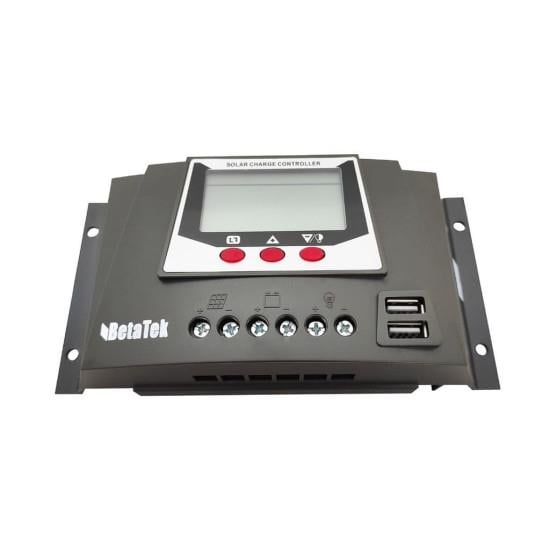

Solar Şarj Kontrol Cihazı 40A 12/24/48V
Ürün Özellikleri
1. Ekran modu: LCD, akü voltajını ve şarj ve deşarj durumunu gösterir;
2. Koruma modu: Düşük voltaj koruması, aşırı voltaj koruması, aşırı şarj koruması, aşırı yük koruması, aşırı akım koruması, kısa devre koruması, anti-ters deşarj, güneş paneli ve batarya ters bağlantı koruması;
3. Parametre modifikasyonu: Şarj ve deşarj kontrol parametreleri düğmesine basarak manuel olarak ayarlanabilir;
4. Çalışma modu: Sıradan 24 saat çalışma modu, ışık kontrol modu, ışık kontrol gecikme modu;
5. Şarj modu: Üç aşamalı (tam hız, güçlendirme, şamandıra şarj) PWM şarj modu;
6. Arayüz özellikleri: İsteğe bağlı bir USB (1A / 5V);
7. Batarya tipi: Üç tip batarya için geçerlidir (Kuru, Jel, Sulu);
8. Taban plakası tipi: Demir taban plakası;
9. Özellikler: Çalışma modunu manuel olarak ayarlamak ve yükleme düğmesini değiştirmek için düğme.
Uygulama
Bu ürün, fotovoltaik santrallerin şarj yönetimi için uygundur. Ev, sokak aydınlatması, sulama, savunma sistemleri gibi güneş enerjisi üretim sistemlerinde yaygın olarak kullanılabilir.
Temel Kapasite ve Sistem
-
Ürün Modeli: WP40D.
-
Anma Akımı: 40 Amper (40A) şarj ve deşarj kapasitesine sahiptir.
-
Sistem Gerilimi: 12V ve 24V sistemleri otomatik olarak tanır.
-
Şarj Modu: PWM (Darbe Genişliği Modülasyonu) teknolojisi ile üç kademeli şarj gerçekleştirir.
-
Güneş Paneli (PV) Maks. Gerilimi: Maksimum PV giriş voltajı ≤50V'tur.
Voltaj Ayarları (Ayarlanabilir)
Cihaz, sistem voltajına (12V veya 24V) göre aşağıdaki voltaj seviyelerinde çalışır ve bu değerler manuel olarak ayarlanabilir:
-
Yüzen Şarj (Float): 12V sistem için 13.8V, 24V sistem için 27.6V.
-
Şarj Artırmak (Boost): 12V sistem için 14.4V, 24V sistem için 28.8V.
-
Düşük Voltaj Koruma (LVP): 12V sistem için 10.7V, 24V sistem için 21.4V.
-
Düşük Gerilim Kurtarma (LVR): 12V sistem için 12.6V, 24V sistem için 25.2V.
Verimlilik, Koruma ve Bağlantı
-
Yüksüz Kayıp (Öz Tüketim): 12V sistemde 13mA, 24V sistemde 15mA gibi düşük bir tüketimi vardır.
-
Voltaj Düşüşü: Şarj devresinde <0.2V, deşarj devresinde <0.1V'tan daha az gerilim düşüşü meydana gelir.
-
Sıcaklık Telafisi: Akü şarj voltajlarını ortam sıcaklığına göre otomatik olarak ayarlar (−4mV/Hu¨cre/∘C).
-
Aşırı Akım ve Kısa Devre Koruması: Cihaz, nominal akımın 1.25 katında 60 saniye, 1.5 katında 5 saniye ve kısa devre durumunda 2.5 saniye gibi sürelerde otomatik olarak koruma önlemleri alacak şekilde tasarlanmıştır.
-
Kablo Özellikleri: Maksimum 25 mm2 (≤3#AWG) kablo kesitine kadar bağlantı yapılması tavsiye edilir.
