30A PWM ŞARJ KONTROL CİHAZI

Temel Sistem ve Güç Bilgileri

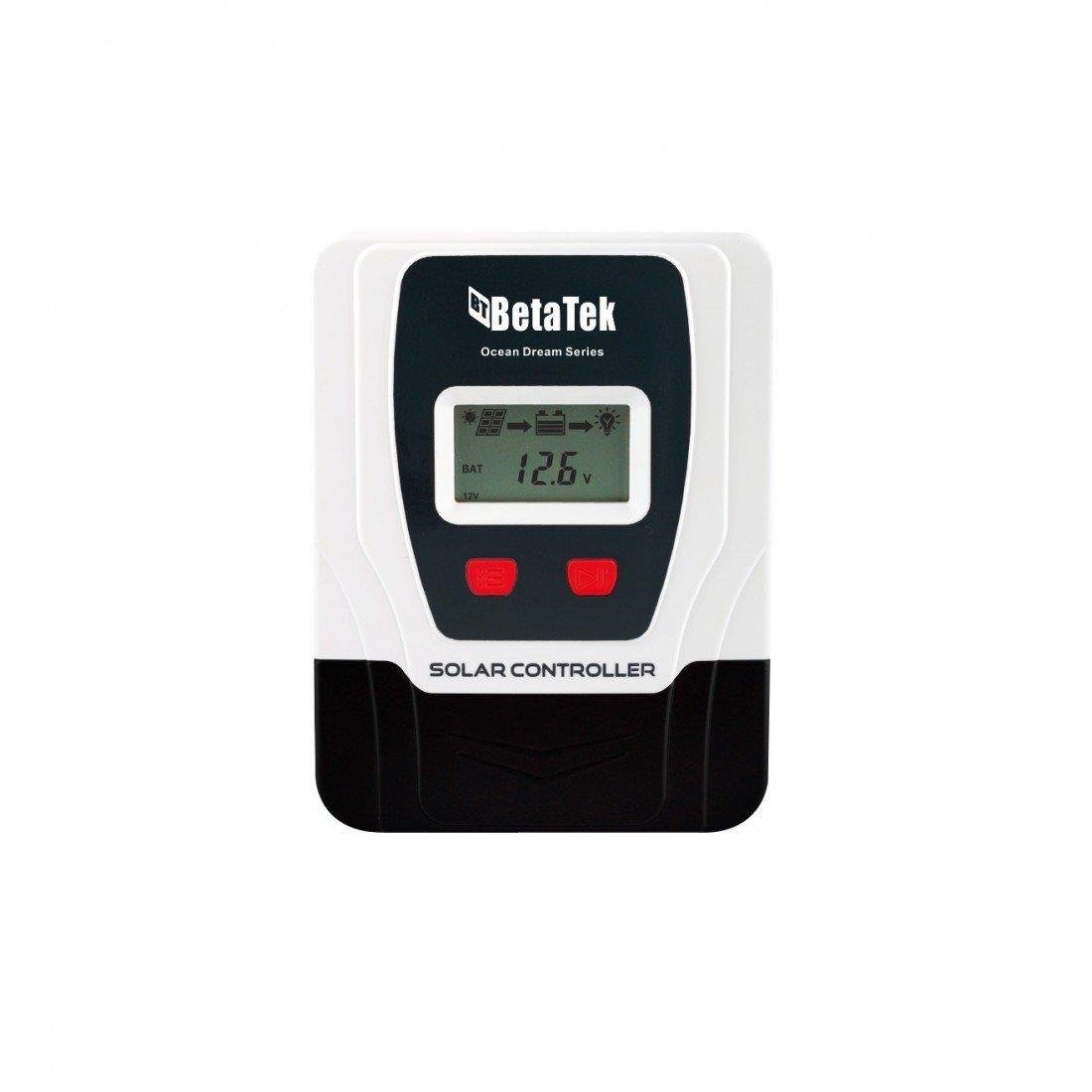

Model: SD2430C (Ocean Dream Serisi)

• Şarj Türü: PWM (Darbe Genişliği Modülasyonu)

• Sistem Gerilimi: 12V / 24V DC (Otomatik tanıma)

• Maksimum Şarj Akımı: 30A

• Maksimum Boşaltma Akımı: 30A

• PV Maksimum Giriş Voltajı: 55V

• Maksimum Panel Gücü (W):

  • 12V sistemde: 300W

  • 24V sistemde: 600W

• Öz Tüketim (Kendi Harcaması): <10mA

Akü Yönetimi ve Koruma

• Akü Tipi Desteği: Kurşun Asit, Jel, AGM, Sulu ve Lityum.

• Takviye (Boost) Voltajı: 13.8V (13V...15V arasında ayarlanabilir).

• Tampon (Float) Şarj Voltajı: 13.8V (13V...15V arasında ayarlanabilir).

  • Ek Not: Akü voltajı 12.6V'tan az ise otomatik güçlendirme (Boost) 2 saat boyunca başlar.

• Akü Aşırı Gerilim Koruması: 16.5V.

• Düşük Voltaj Kesme (LVD): 11.0V (9V...12V arasında ayarlanabilir).

• Düşük Voltaj Yeniden Bağlanma (LVR): 12.6V (11V...V arasında ayarlanabilir). (Tüm voltaj değerleri 12V sistem için temeldir; 24V için ×2 katlanır.)

• Ters Bağlantı Koruması: Mevcut.

• Yük Aşırı Akım Koruması: Mevcut, her 30 saniyede bir otomatik yeniden başlatma yapar.

• Denetleyici Aşırı Sıcaklık Koruması: Mevcut.

Teknik ve Çevresel Detaylar



• Şarj Devresi Voltaj Düşüşü: ≤0.25V

• Deşarj Devresi Voltaj Düşüşü: ≤0.1V

• USB Çıkışı: 2 adet, 5VDC / 1A

• Sıcaklık Tüketimleri (Kompansasyon): 12V sistem için: −24mV/∘C (24V sistem için ×2 katlanır).

• Çalışma Sıcaklığı: −20∘C∼+55∘C (Ürün sürekli tam yükte çalışabilir.)

• LCD Sıcaklık Aralığı: −20∘C∼+70∘C

• Bağıl Nem: ≤95%, Yoğunlaşmasız (N.C.)

• Su Geçirmezlik Sınıfı: IP32

• Boyutlar (UxGxY): 200 x 127 x 53 mm

• Ağırlık: 0,33 kg
