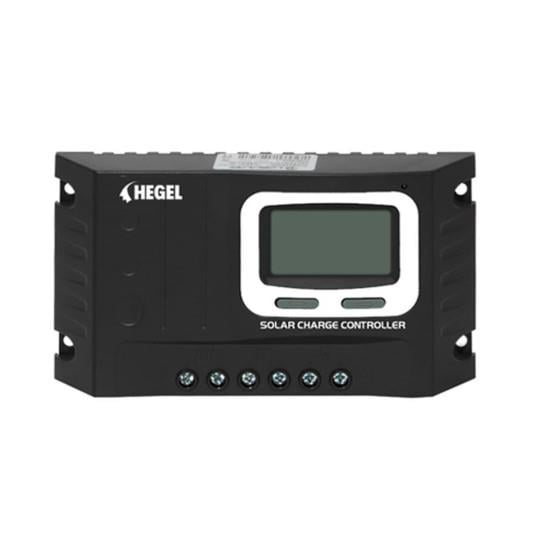

Solar Şarj Kontrol Cihazı 10A 12/24V
SD Serisi (kısaca SD), yeni tasarlanmış PWM güneş kontrol cihazlarımızdır. Uzmanlığı, kontrolörlerin daha hızlı ve daha kararlı çalışmasını sağlayan dahili 32 bit CPU'da yatmaktadır. . Stabil ve güvenilirlik konusunda daha yüksek standartlara sahip olan güneş enerjisi sisteminde uygulanabilir.
Ürün Özellikleri
32 bit CPU, örnekleme hassasiyeti daha yüksektir, çalışma hızı hızlıdır
12V/24VDC Otomatik Tanımlama Sistemi
3 aşamalı PWM şarj modu
Jel, Sulu ve lityum pil seçim
LCD ekran, dinamik ekran çalışma verileri ve çalışma durumu.
Dahili işlem günlüğü, hesap sistemi çalışma durumu
Çoklu yük kontrol modu: Normal mod, Sensör modu, Zamanlayıcı modu
Sıcaklık Kompanzasyon Fonksiyonu ve Kontrol Cihazı Aşırı Sıcaklık Koruma Fonksiyonu
Tam dijital koruma fonksiyonları: Aşırı Şarj, Aşırı Deşarj, Aşırı Yük, Kısa Devre,
Ters Bağlantı, Kontrol Cihazının Aşırı Sıcaklığı vb.
5V 1A USB çıkışı
Temel Sistem Bilgileri
-
Model: SD2410C
-
Şarj Türü: PWM (Darbe Genişliği Modülasyonu)
-
Sistem Gerilimi: 12V / 24V DC otomatik tanıma
-
Maksimum Şarj Akımı: 10A
-
Maksimum Deşarj Akımı: 10A
-
PV Maksimum Giriş Gerilimi: 55V
-
Kendi Tüketimi: <10mA
Akü Yönetimi ve Koruma
-
Akü Tipi Desteği: Sızdırmaz (Varsayılan), Jel, Sulu ve Lityum.
-
Float Gerilimi (Koruma Şarjı): 13.8V (13V...15V arasında ayarlanabilir).
-
Boost Gerilimi (Hızlı Şarj): 14.4V (13V...17V arasında ayarlanabilir).
-
Akü Aşırı Gerilimi Koruması: 16.5V.
-
Düşük Voltaj Kesme (LVD): 11.0V (9V...12V arasında ayarlanabilir).
-
Düşük Voltaj Yeniden Bağlanma (LVR): 12.6V (11V...V arasında ayarlanabilir). (Not: LVD/LVR/Float/Boost değerleri 12V sistem için temeldir; 24V için ×2, 48V için ×4 katlanır.)
Voltaj Düşüşleri ve Koruma Fonksiyonları
-
Şarj Devresi Voltaj Düşüşü: ≤0.25V
-
Deşarj Devresi Voltaj Düşüşü: ≤0.1V
-
Ters Bağlantı Koruması: Evet
-
Yük Aşırı Akım Koruması: Evet, her 30 saniyede otomatik olarak yeniden başlar.
-
Kontrolör Aşırı Sıcaklık Koruması: Evet
Çevresel ve Ek Özellikler
-
Sıcaklık Tüketimi (Kompansasyon): −24mV/∘C (12V sistem için; 24V ve 48V sistemler için katlanır.)
-

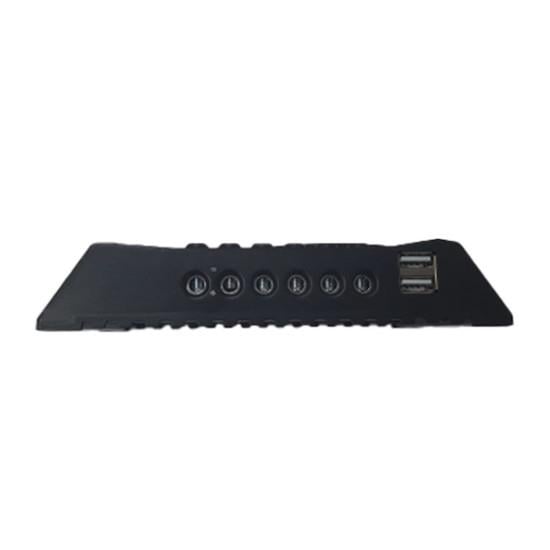

USB Çıkışı: 2 Adet, 5VDC/1A
-
Çalışma Sıcaklığı: −20∘C∼+55∘C (Tam yükte sürekli çalışabilir.)
-
LCD Sıcaklık Aralığı: −20∘C∼+70∘C
-
Bağıl Nem: ≤95%, Yoğunlaşmasız (N.C.)
-
Su Geçirmezlik Derecesi: IP32
